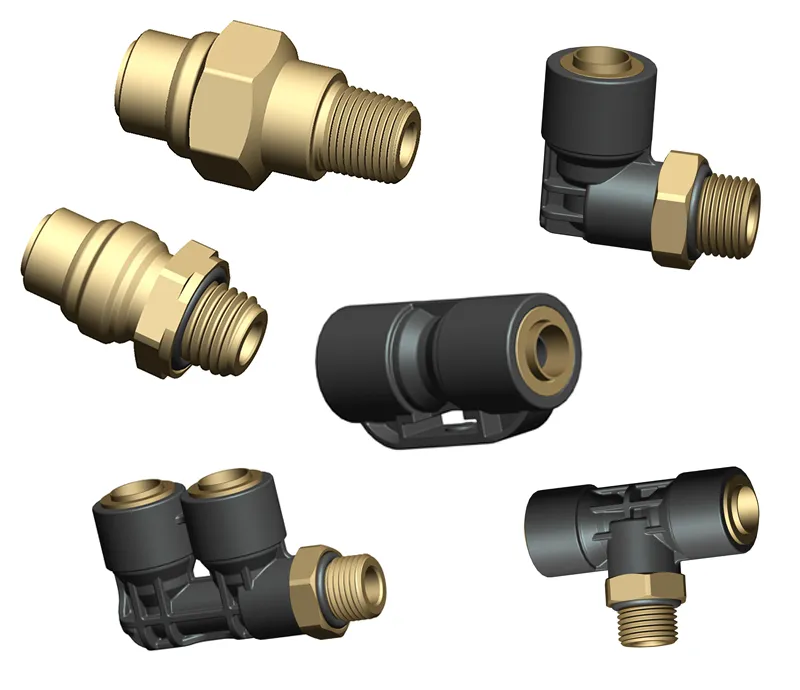

Accesorios de conexión a presión

Accesorios de freno de aire

Estos accesorios de conexión a presión (push-to-connect) son componentes esenciales en los sistemas de aire comprimido de los vehículos comerciales, ya que ofrecen conexiones rápidas y fiables entre los tubos de nylon o nailon, además de diversos dispositivos neumáticos, como los frenos y los sistemas de suspensión neumática. Construidos para funcionar dentro de un rango de temperatura de -40°C a +104°C, pueden soportar presiones de hasta 15 bar. Los accesorios están diseñados para funcionar a la perfección con tubos de nylon PA11 y PA12 que cumplen con los estándares QC/T80, DIN74324 y SAE J844.

Nuestros accesorios de conexión a presión están diseñados para un montaje fácil y rápido, permitiendo una conexión segura entre puertos roscados y tubos de nylon en cuestión de segundos. Esta conexión, además de firme y confiable, es flexible: los accesorios se pueden desmontar y volver a conectar sin complicaciones, lo que facilita su reutilización en múltiples aplicaciones.
Utilizamos materiales de sellado de alta calidad, como NBR, EPDM y FKM, seleccionados cuidadosamente según el tipo de fluido y las condiciones ambientales. Esto garantiza una compatibilidad óptima con una variedad de fluidos, como aire comprimido, agua, refrigerante y fluidos hidráulicos. Fabricados con componentes duraderos de latón, nailon y goma, estos accesorios compactos están diseñados para una instalación sencilla en espacios reducidos y ofrecen un rendimiento confiable y prolongado.

Solicite un presupuesto

Conector giratorio (swivel)

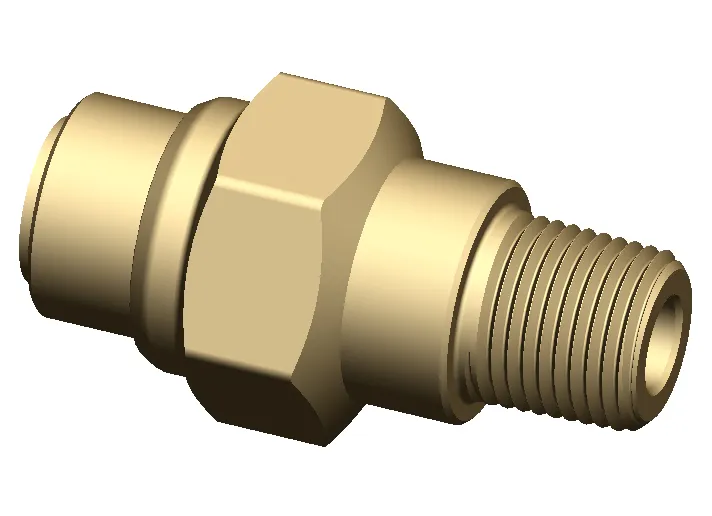

Accesorios de conexión rápida de rosca cónica NPT

Modelo	Rosca	Tamaño de la conexión
RQ83101N3E	NPT1/8	6×1
RQ83101N4E	NPT1/8	8×1
RQ83102N4E	NPT1/4	8×1
RQ83102N5E	NPT1/4	10×1.25
RQ83102N6E	NPT1/4	12×1.5
RQ83103N4E	NPT3/8	8×1
RQ83103N5E	NPT3/8	10×1.25
RQ83103N6E	NPT3/8	12×1.5

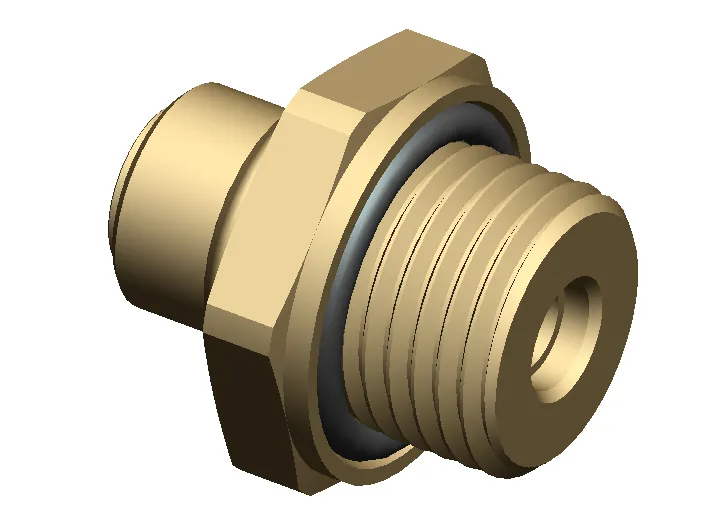

Accesorios de conexión rápida de rosca recta métrica

Modelo	Rosca	Tamaño de la conexión
RQ83110N3E	M10×1	6×1
RQ83112N3E	M12×1.5	6×1
RQ83112N4E	M12×1.5	8×1
RQ83112N5E	M12×1.5	10×1.25
RQ83114N4E	M14×1.5	8×1
RQ83116N3E	M16×1.5	6×1
RQ83116N4E	M16×1.5	8×1
RQ83116N5E	M16×1.5	10×1.25
RQ83116N6E	M16×1.5	12×1.5
RQ83116N7E	M16×1.5	14×1.5
RQ83116N8E	M16×1.5	16×2.0
RQ83122N3E	M22×1.5	6×1
RQ83122N4E	M22×1.5	8×1
RQ83122N5E	M22×1.5	10×1.25
RQ83122N6E	M22×1.5	12×1.5
RQ83122N7E	M22×1.5	14×1.5
RQ83122N8E	M22×1.5	16×2.0

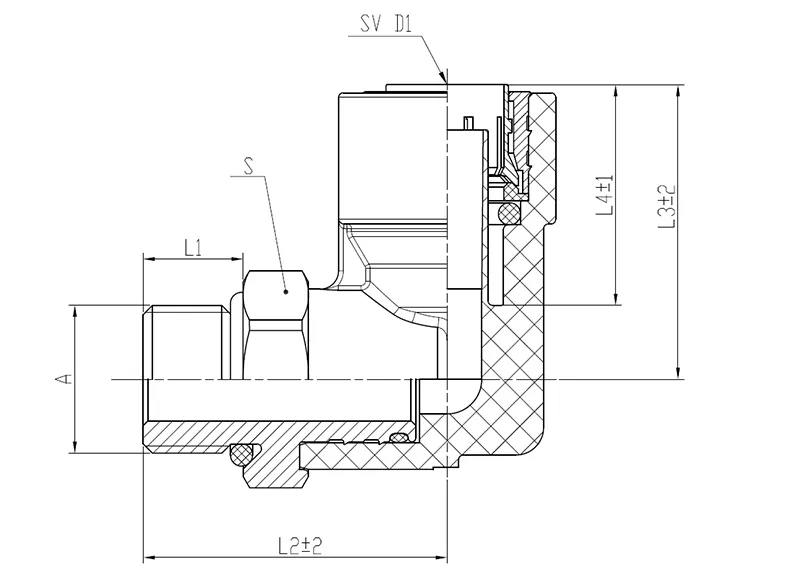

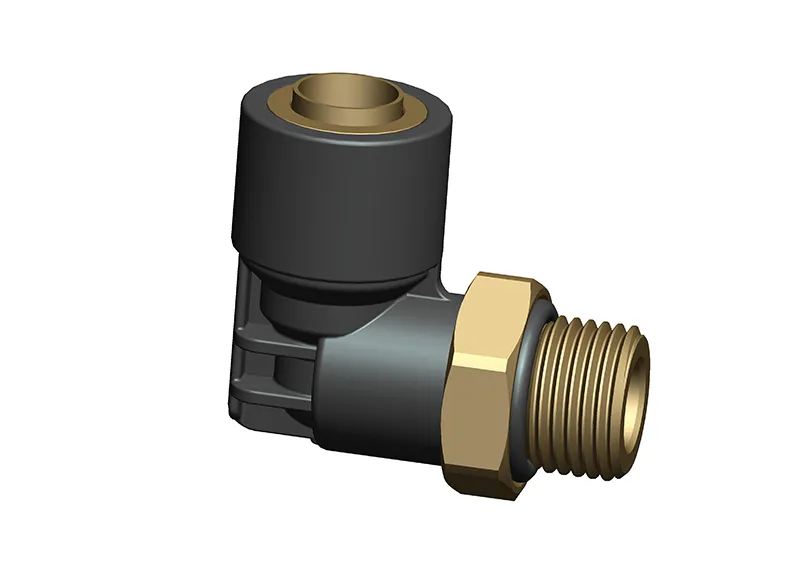

Codo giratorio compuesto de 90 grados

Modelo	D1	A	L1	S	L2	L3	L4
RQ83201N3E	6×1.0	NPT1/8-27	10	17	27.5	24.5	19
RQ83203N3E	6×1.0	NPT3/8-18	14.3	22	32	24.5	19
RQ83210N3E	6×1.0	M10×1.0	8	15	25.5	24.5	19
RQ83212N3E	6×1.0	M12×1.5	9	17	26.5	24.5	19
RQ83216N3E	6×1.0	M16×1.5	10.8	21	28.5	24.5	19
RQ83222N3E	6×1.0	M22×1.5	10.8	27	29.5	24.5	19
RQ83203N4E	8×1.0	NPT3/8-18	14.3	22	34	26.5	20.5
RQ83210N4E	8×1.0	M10×1.0	8	17	27.5	26.5	20.5
RQ83212N4E	8×1.0	M12×1.5	9	17	29	26.5	20.5
RQ83214N4E	8×1.0	M14×1.5	10.8	21	31	26.5	20.5
RQ83216N4E	8×1.0	M16×1.5	10.8	21	31	26.5	20.5
RQ83218N4E	8×1.0	M18×1.5	10.8	24	31.5	26.5	20.5
RQ83222N4E	8×1.0	M22×1.5	10.8	27	32	26.5	20.5
RQ83216N5E	10×1.25	M16×1.5	10.8	21	32	29	22
RQ83222N5E	10×1.25	M22×1.5	10.8	27	33	29	22
RQ83212N6E	12×1.5	M12×1.5	9	21	31	32	24
RQ83216N6E	12×1.5	M16×1.5	10.8	21	33	32	24
RQ83222N6E	12×1.5	M22×1.5	10.8	27	34	32	24
RQ83216N7E	14×1.5	M16×1.5	10.8	24	35	36	27
RQ83222N7E	14×1.5	M22×1.5	10.8	27	35	36	27
RQ83230N7A	14×1.5	M30×1.5	10	36	40	36	27
RQ83216N8E	16×2.0	M16×1.5	10.8	24	38.5	38.5	28
RQ83222N8E	16×2.0	M22×1.5	10.8	27	39	38.5	28

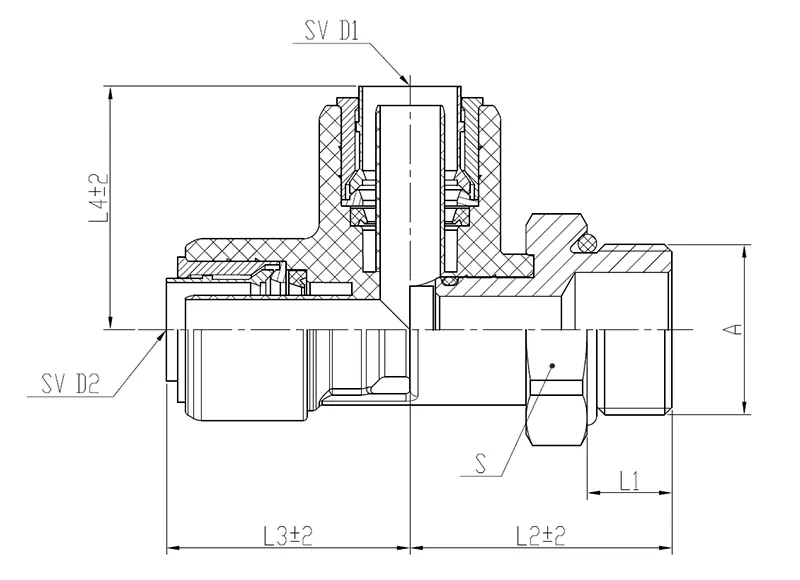

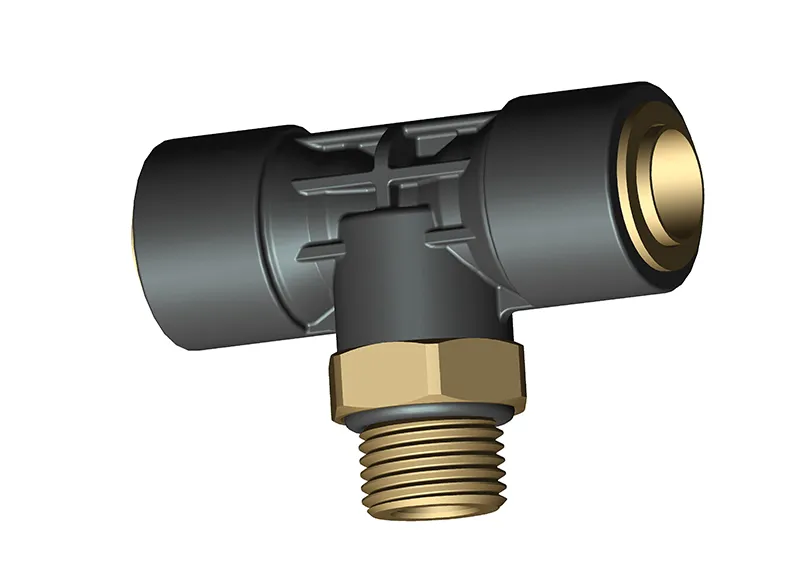

Tee de rama giratoria compuesta

Modelo	D1	D2	A	L1	S	L2	L3	L3
RQ83412N3N3E	6×1.0	6×1.0	M12×1.5	9	17	26.5	24.5	24.5
RQ83412N3N4E	6×1.0	8×1.0	M12×1.5	9	17	29	26.5	25.5
RQ83416N3N3E	6×1.0	6×1.0	M16×1.5	10.8	21	28.5	24.5	24.5
RQ83403N4N4E	8×1.0	8×1.0	NPT3/8-18	14.3	22	34	26.5	26.5
RQ83412N4N4E	8×1.0	8×1.0	M12×1.5	9	17	29	26.5	26.5
RQ83416N4N4E	8×1.0	8×1.0	M16×1.5	10.8	21	31	26.5	26.5
RQ83422N4N4E	8×1.0	8×1.0	M22×1.5	10.8	27	32	26.5	26.5
RQ83422N4N6E	8×1.0	12×1.5	M22×1.5	10.8	27	34	28.5	32
RQ83416N5N5E	10×1.25	10×1.25	M16×1.5	10.8	21	32	29	29
RQ83416N6N6E	12×1.5	12×1.5	M16×1.5	10.8	21	33	32	32
RQ83418N6N6E	12×1.5	12×1.5	M18×1.5	10.8	24	34	32	32
RQ83422N6N6E	12×1.5	12×1.5	M22×1.5	10.8	27	34	32	32

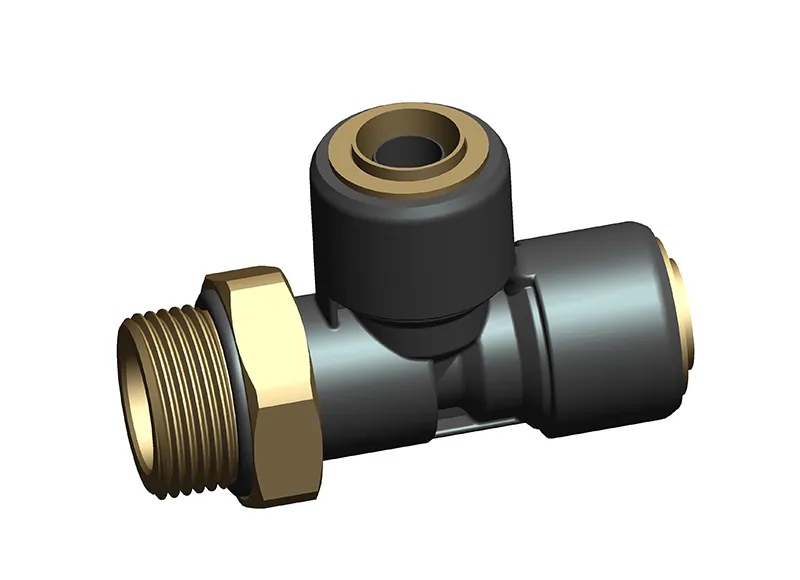

Modelo	D1	D2	A	L1	S	L2	L3	L4
RQ83516N4N4E	8×1.0	8×1.0	M16×1.5	10.8	21	31	26.5	26.5
RQ83522N4N4E	8×1.0	8×1.0	M22×1.5	10.8	27	32	26.5	26.5
RQ83522N4N6E	8×1.0	12×1.5	M22×1.5	10.8	27	34	28	27.5
RQ83503N5N7E	10×1.25	14×1.5	NPT3/8-18	14.3	24	37	30.5	33
RQ83516N5T1E	10×1.25	Válvula de inflado	M16×1.5	10.8	21	32	29	25.5
RQ83522N5N7E	10×1.25	14×1.5	M22×1.5	10.8	27	34	30.5	32.5
RQ83516N6T1E	12×1.5	Válvula de inflado	M16×1.5	10.8	21	33	32	26
RQ83522N6N6E	12×1.5	12×1.5	M22×1.5	10.8	27	34	31.5	31.5
RQ83522N7N7E	14×1.5	14×1.5	M22×1.5	10.8	27	36	36	36
RQ83522N7T1E	14×1.5	Válvula de inflado	M22×1.5	10.8	27	35	35.5	27

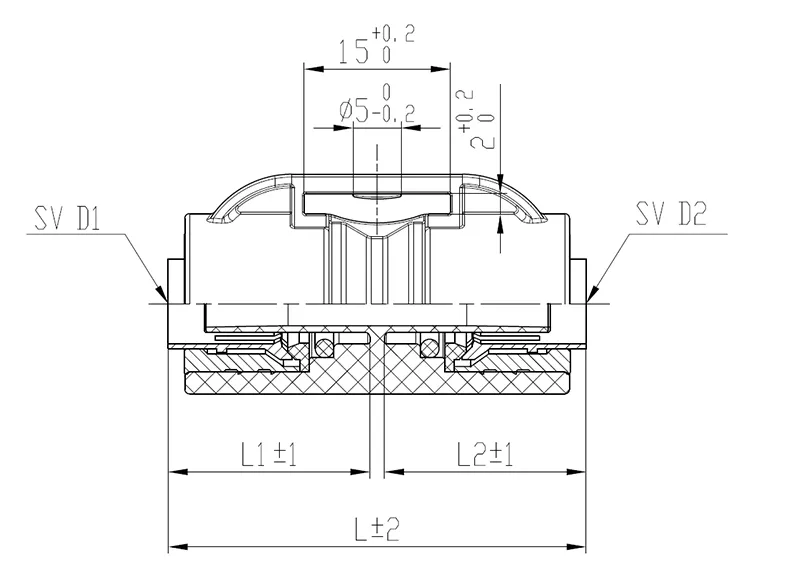

Unión recta compuesta

Modelo	D1	D2	L	L1	L2
RQ831N3N3E	6×1.0	6×1.0	42	19	19
RQ831N3N4E	6×1.0	8×1.0	43	19	20.5
RQ831N4N4E	8×1.0	8×1.0	43	20.5	20.5

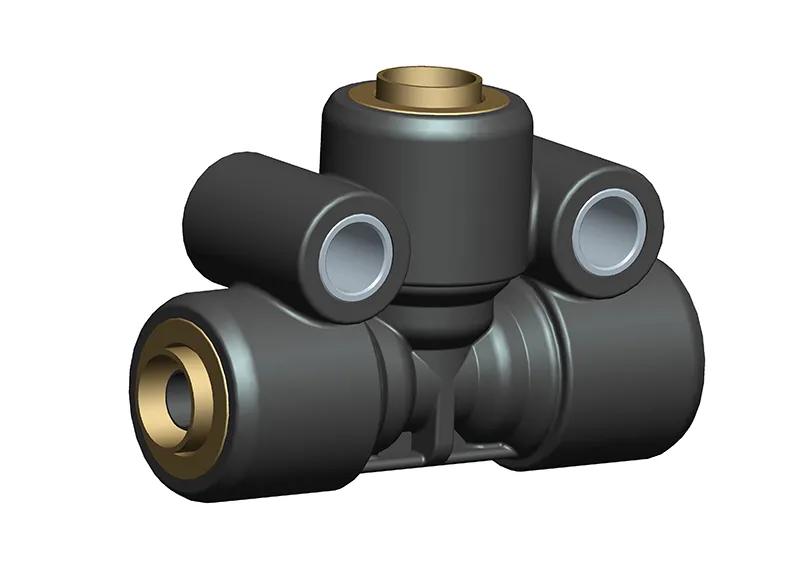

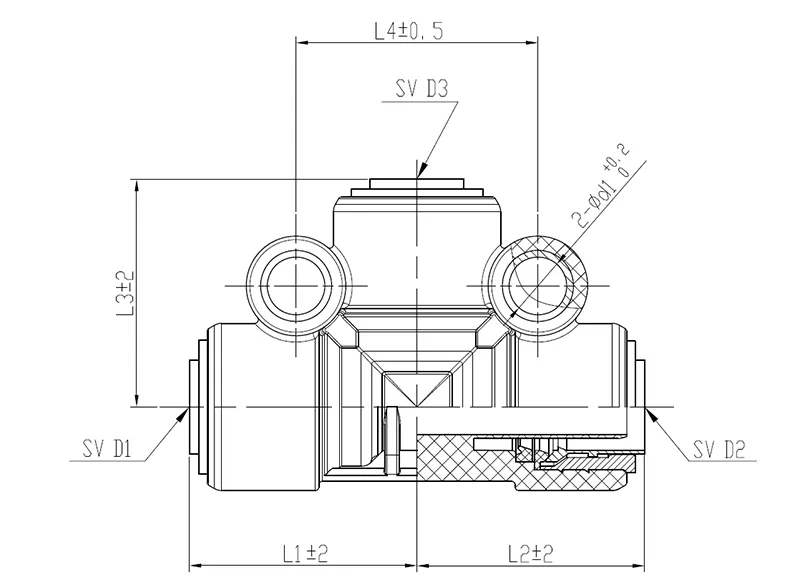

Tee de union compuesta

Modelo	D1	D2	D3	L1	L2	L3	L4	d1
RQ834N3N3N3E	6×1.0	6×1.0	6×1.0	24.5	24.5	24.5	26.8	6.1
RQ834N4N4N4E	8×1.0	8×1.0	8×1.0	26.5	26.5	26.5	26.8	6.1
RQ834N5N5N5E	10×1.25	10×1.25	10×1.25	28.5	28.5	28.5	29.5	8.1
RQ834N6N6N6E	12×1.5	12×1.5	12×1.5	32	32	32	34	8.1
RQ834N7N7N7E	14×1.5	14×1.5	14×1.5	35.5	35.5	35.5	37	8.1

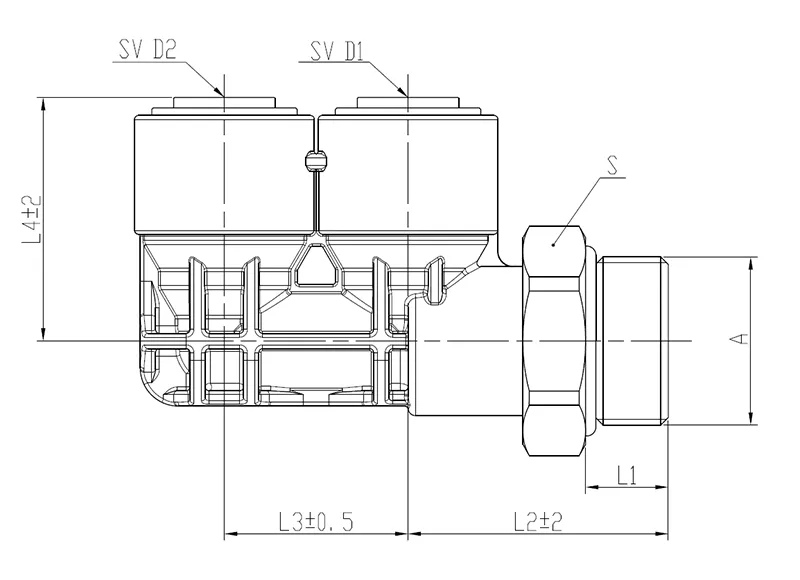

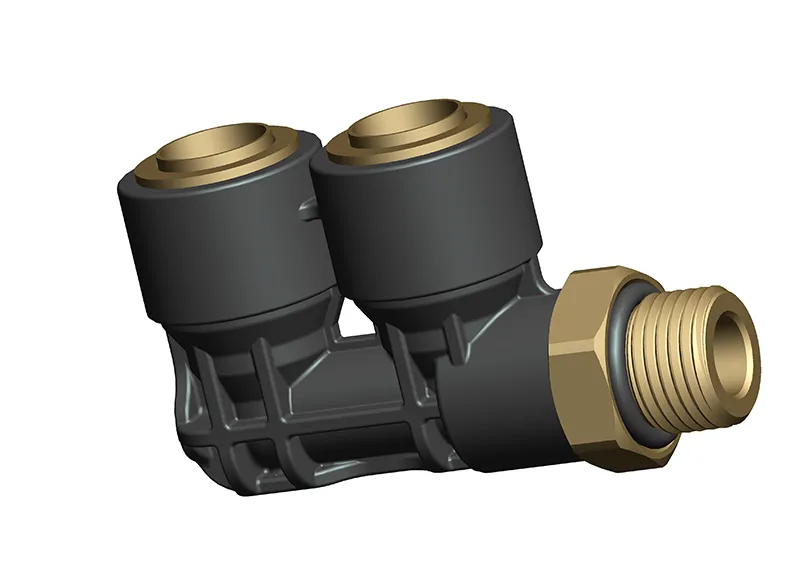

Codo de doble banjo compuesto

Modelo	D1	D2	A	L1	S	L2	L3	L4
RQ83601N3N3E	6×1.0	6×1.0	NPT1/8-27	10	17	27.5	18	24.5
RQ83603N3N3E	6×1.0	6×1.0	NPT3/8-18	14.3	22	32	18	24.5
RQ83610N3N3E	6×1.0	6×1.0	M10×1.0	8	15	25.5	18	24.5
RQ83612N3N3E	6×1.0	6×1.0	M12×1.5	9	17	26.5	18	24.5
RQ83612N3N4E	6×1.0	8×1.0	M12×1.5	9	17	28.5	19	25.5
RQ83616N3N3E	6×1.0	6×1.0	M16×1.5	10.8	21	28.5	18	24.5
RQ83616N3N4E	6×1.0	8×1.0	M16×1.5	10.8	21	30	19	25.5
RQ83622N3N3E	6×1.0	6×1.0	M22×1.5	10.8	27	29.5	18	24.5
RQ83622N3N4E	6×1.0	8×1.0	M22×1.5	10.8	27	31	19	25.5
RQ83622N3N5E	6×1.0	10×1.25	M22×1.5	10.8	27	33	20	29
RQ83622N3N6E	6×1.0	12×1.5	M22×1.5	10.8	27	34	21	32
RQ83603N4N4E	8×1.0	8×1.0	NPT3/8-18	14.3	22	34	20	26.5
RQ83603N4N6E	8×1.0	12×1.5	NPT3/8-18	14.3	22	36.5	22	32
RQ83612N4N4E	8×1.0	8×1.0	M12×1.5	9	17	28.5	20	26.5
RQ83616N4N4E	8×1.0	8×1.0	M16×1.5	10.8	21	31	20	26.5
RQ83616N4N5E	8×1.0	10×1.25	M16×1.5	10.8	21	32	21	29
RQ83616N4N6E	8×1.0	12×1.5	M16×1.5	10.8	21	33	22	32
RQ83622N4N4E	8×1.0	8×1.0	M22×1.5	10.8	27	32	20	26.5
RQ83622N4N6E	8×1.0	12×1.5	M22×1.5	10.8	27	34	22	32
RQ83622N5N5E	10×1.25	10×1.25	M22×1.5	10.8	27	33	22	29
RQ83622N5N7E	10×1.25	14×1.5	M22×1.5	10.8	27	34	26	35.5
RQ83616N6N6E	12×1.5	12×1.5	M16×1.5	10.8	21	33	24	32
RQ83622N6N6E	12×1.5	12×1.5	M22×1.5	10.8	27	34	24	32
